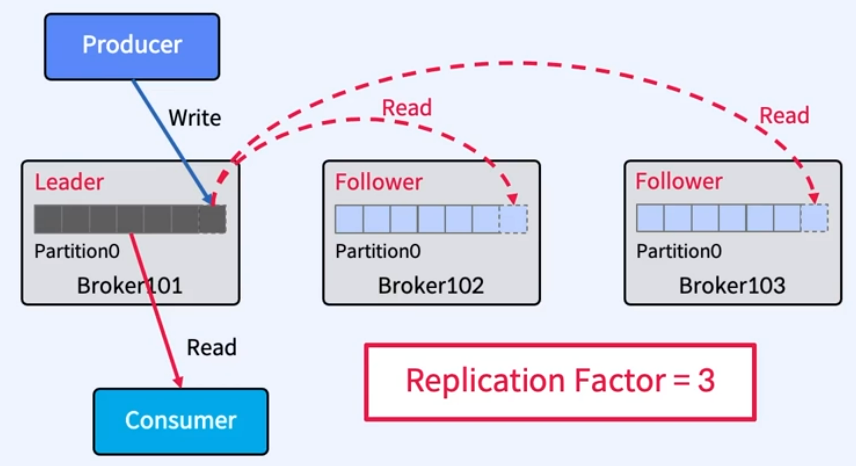

Replication of Partition: 장애를 대비하기 위한 기술

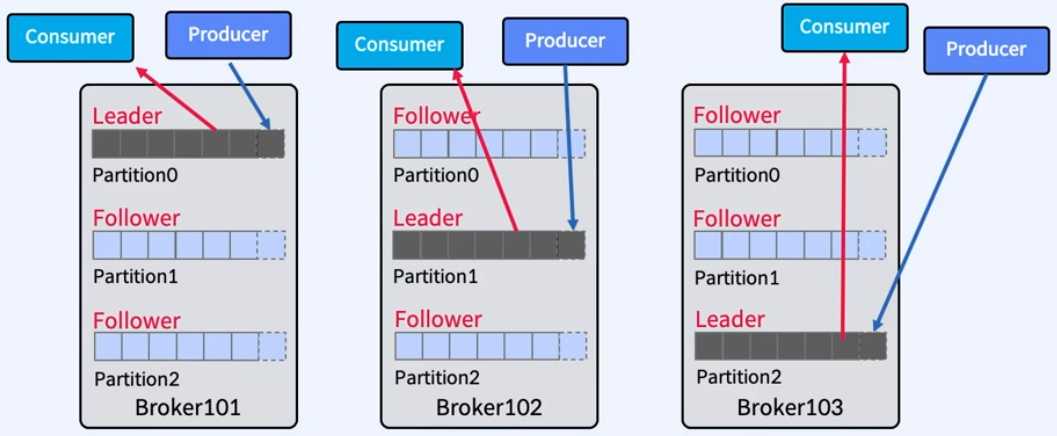

Producer/Consumer는 Leader와만 통신: follower는 복제만

Producer는 Leader만 Write하고 Consumer는 Leader로부터만 Read함
Follower는 Broker 장애시 안정성을 제공하기 위해서만 존재

Follower는 Leader의 Commit Log에서 데이터를 가져오기 위해 요청(Fetch Request)으로 복제



Leader 장애 -> 새로운 Leader를 선출

Kafka 클러스터는 Follower 중에서 새로운 Leader를 선출
Client(Producer/Consumer)는 자동으로 새 Leader로 전환



Partition Leader에 대한 자동 분산: Hot Spot 방지

auto.leader.rebalance.enable: 기본값 enable
leader.imbalance.check.interval.seconds: 기본값 300 sec
. 300초마다 leader 분산에 불균형 여부 check
leader.imbalnce.per.broker.percentage: 기본값 10
. 다른 브로커보다 10% 이상 더 많이 가져가면 불균형으로 판단

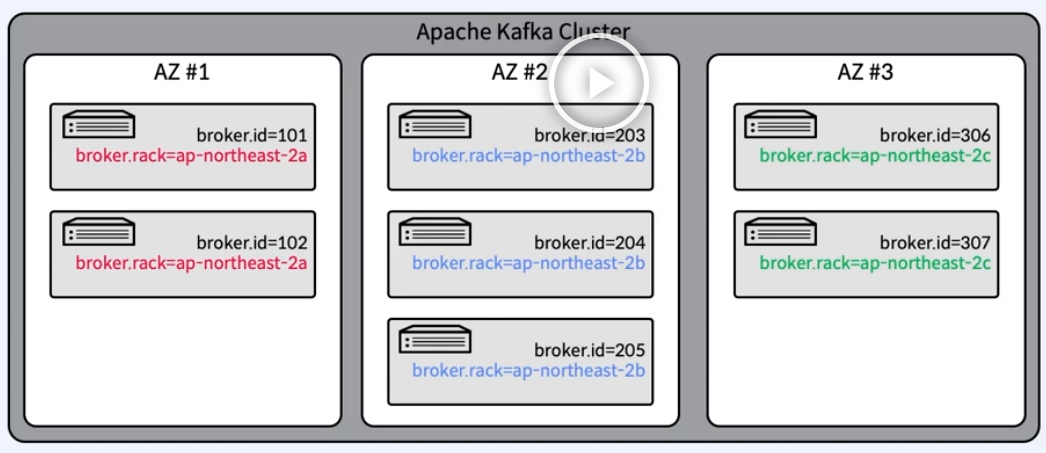

Rack Awareness: Rack간 분산하여 Rack 장애를 대비

동일한 Rack 혹은 Available Zone상의 Broker들에 동일한 "rack name" 지정
복제본(Replica-Leader/Follower)은 최대한 Rack 간에 균형을 유지하여 Rack 장애 대비
Topic 생성시 또는 Auto Data Balancer/Self Balancing Cluster 동작 때만 실행

'~2022 > Apache Kafka' 카테고리의 다른 글

[Kafka] Consumer  (0) 2022.04.07
[Kafka] Producer  (0) 2022.04.07
[Kafka] Broker, Zookeeper  (0) 2022.04.07
[Kafka] Topic, Partition, Segment  (0) 2022.04.06
[Kafka] server.properties  (0) 2022.04.06

Consuming from Kafka: Partition으로부터 Record를 가져옴(Poll)

Consumer는 각각 고유의 속도로 Commit Log로부터 순서대로 Read(Poll)를 수행

다른 Consumer Group에 속한 Consumer들은 서로 관련이 없으며, Commit Log에 있는 Event(Message)를 동시에 다른 위치에서 Read할 수 있음



Consumer Offset: Consumer Group이 읽은 위치를 표시

Consumer가 자동이나 수동으로 데이터를 읽은 위치를 commit하여 다시 읽음을 방지

__consumer_offsets라는 Internal Topic에서 Consumer Offset을 저장하여 관리

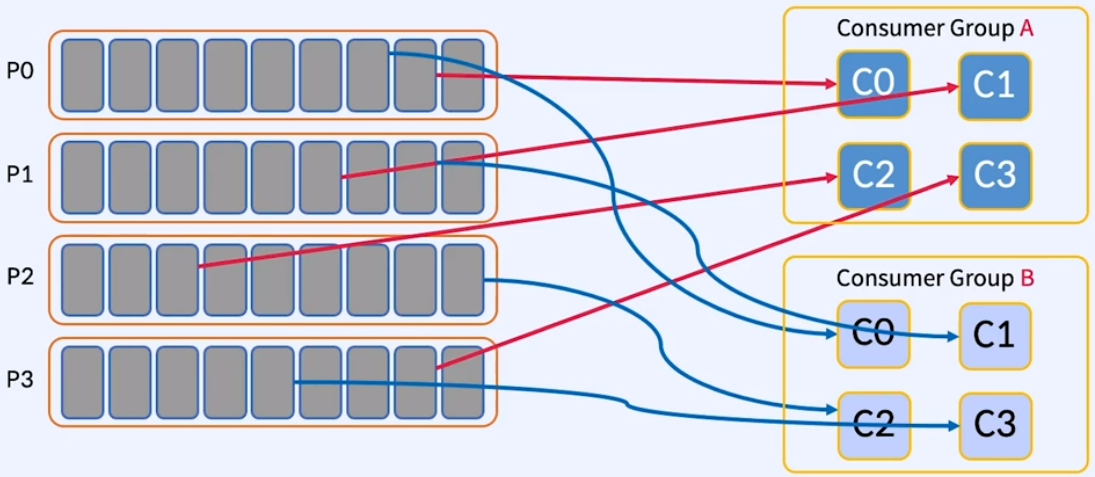

Consuming as a Group: 동일한 group.id로 구성된 모든 Consumer들은 하나의 Consumer Group을 형성

Partition응 항상 Consumer Group 내의 하나의 Consumer에 의해서만 사용됨

Consumer는 주어진 Topic에서 0개 이상의 많은 Partition을 사용할 수 있음

Consumer Group의 Consumer들은 작업량을 어느 정도 균등하게 분할함

동일한 Topic에서 consume하는 여러 Consumer Group이 있을 수 있음



Message Ordering(순서): Key를 사용하여 Partition별 메시지 순서 보장

동일한 Key를 가진 메시지는 동일한 Partition에만 전달되어 Key 레벨의 순서 보장 가능
. 멀티 Partition 사용 -> 처리량 증가

. 운영 중에 Partition 개수를 변경하면? 순서 보장 불가

'~2022 > Apache Kafka' 카테고리의 다른 글

[Kafka] Replication  (0) 2022.04.07
[Kafka] Producer  (0) 2022.04.07
[Kafka] Broker, Zookeeper  (0) 2022.04.07
[Kafka] Topic, Partition, Segment  (0) 2022.04.06
[Kafka] server.properties  (0) 2022.04.06

Record(Message) 구조: Header, Key, Value

Key와 Value는 Avro, Json 등 다양한 형태가 가능



Serializer/Deserializer

Kafka는 Record(데이터)를 Byte Array로 저장

Key와 Value용 Serializer를 각각 설정



Producing to Kafka: High-Level Architecture



Partitioner의 역할: 메시지를 Topic의 어떤 Partition으로 보낼지 결정

Key가 null일 때, DefaultPartitioner

'~2022 > Apache Kafka' 카테고리의 다른 글

[Kafka] Replication  (0) 2022.04.07
[Kafka] Consumer  (0) 2022.04.07
[Kafka] Broker, Zookeeper  (0) 2022.04.07
[Kafka] Topic, Partition, Segment  (0) 2022.04.06
[Kafka] server.properties  (0) 2022.04.06

Kafka Broker: Topic과 Partition을 유지 및 관리

Kafka Broker는 Partition에 대한 Read 및 Write를 관리하는 소프트웨어
. Kafka Server라고 부르기도 함
. Topic 내의 Partition들을 분산, 유지 및 관리
. 각각의 Broker들은 ID로 식별됨(ID는 숫자)
. Topic의 일부 Partition들을 포함 -> Topic 데이터의 일부분(Partition)을 갖을 뿐 데이터 전체를 갖고 있지 않음
. Kafka Cluster: 여러 대의 Broker들로 구성됨
. Client는 특정  Broker에 연결하면 전체 클러스터에 연결됨
. 최소 3대 이상의 Broker를 하나의 Cluster로 구성해야 함 -> 4대 이상을 권장



Zookeeper: Broker를 관리

Zookeeper는 Broker를 관리 (Broker 들의 목록/설정을 관리)하는 소프트웨어

. 변경사항에 대해 Kafka에게 알림: 토픽 생성/제거, Broker 추가/제거 등

. Zookeeper는 홀수의 서버로 작동하게 설계되어 있음(최소 3, 권장 5)

. Zookeeper에는 Leader(writes)가 있고 나머지 서버는 Follower(reads)



Zookeeper 아키텍쳐: Leader/Follower 기반 Mater/Slave 아키텍쳐

Zookeeper는 분산형 Configuration 정보 유지, 분산 동기화 서비스를 제공하고
대용량 분산 시스템을 위한 네이밍 레지스트리를 제공하는 소프트웨어

분산 작업을 제어하기 위한 Tree 형태의 저장소
-> Zookeeper를 사용하여 멀티 Kafka Broker들 간의 정보(변경 사항 포함) 공유, 동기화 등을 수행

. 변경사항에 대해 Kafka에게 알림: 토픽 생성/제거, Broker 추가/제거 등

. Zookeeper는 홀수의 서버로 작동하게 설계되어 있음(최소 3, 권장 5)

. Zookeeper에는 Leader(writes)가 있고 나머지 서버는 Follower(reads)



Zookeeper Failover: Quorum 알고리즘 기반

Quorum(쿼럼)은 "정족수"이며, 합의체가 의사를 진행시키거나 의결을 하는데 필요한 최소 인원을 뜻함

분산 코디네이션 환경에서 예상치 못한 장애가 발생해도 분산 시스템의 일관성을 유지시키기 위해서 사용



'~2022 > Apache Kafka' 카테고리의 다른 글

[Kafka] Consumer  (0) 2022.04.07
[Kafka] Producer  (0) 2022.04.07
[Kafka] Topic, Partition, Segment  (0) 2022.04.06
[Kafka] server.properties  (0) 2022.04.06
[Kafka] 기본 개념  (0) 2022.03.16

Apache Kafka Clients

Producer: 메시지를 생산해서 Kafka의 Topic으로 메시지를 보내는 애플리케이션

Consumer: Topic의 메시지를 가져와서 소비하는 애플리케이션

Consumer Group: Topic의 메시지를 사용하기 위해 협력하는 Consumer들의 집합



. 하나의 Consumer는 하나의 Consumer Group에 포함되며,
  Consumer Group 내의 Consumer들은 협력하여 Topic의 메시지를 분산 병렬 처리함



Producer와 Consumer의 분리(Decoupling)

. Producer와 Consumer는 서로 알지 못하며, 각각 고유의 속도로 Commit Log에 Write 및 Read를 수행

. 다른 Consumer Group에 속한 Consumer들은 서로 관련이 없으며, Commit Log에 있는 Event를 동시에 다른 위치에서 Read할 수 있음



Kafka Commit Log

Commit Log

. 추가만 가능하고 변경 불가능한 데이터 스트럭쳐

Offset
. Commit Log에서 Event의 위치



Kafka Offset: Commit Log에서 Event의 위치

Producer가 Write하는 LOG-END-OFFSET과 Consumer Group의 Consumer가 Read하고 처리한 후에 Commit한 CURRENT-OFFSET과의 차이(Consumer Lag)가 발생할 수 있음



Topic, Partition, Segment: Logical View

Topic: Kafka 안에서 메시지가 저장되는 장소, 논리적인 표현

Partition
. Commit Log, 하나의 Topic은 하나 이상의 Partition으로 구성
. 병렬 처리(Throughput 향상)를 위해서 다수의 Partition을 사용

Segment
. 메시지(데이터)가 저장되는 실제 물리 File

. Segment File이 지저된 크기보다 크거나 지정된 기간보다 오래되면 새 파일이 열리고 메시지는 새 파일에 추가됨



Topic, Partition, Segment: Physical View

Topic 생성 시 Partition 개수를 지정하고, 각 Partition은 Broker들에 분산되며 Segment File들로 구성됨
Rolling Strategy: 특정 용량이나 시간에 따라 Segment 파일을 분리
. log.segment.bytes(default 1GB)
. log.roll.hours(default 168 hours)

파일을 Rolling하여 분리/생성



Active Segment: Partition당 하나의 Active Segment

Partition당 오직 하나의 Segment가 활성화(Active) 되어 있음
-> 데이터가 계속 쓰여지고 있는 중



Topic, Partition, Segment의 특징

Topic 생성 시 Partition 개수를 지정 - 개수 변경 가능하나 운영 시에는 변경 권장하지 않음

Partition 번호는 0부터 시작하고 오름차순

Topic 내의 Partition들은 서로 독립적임

Event(Message)의 위치를 나타내는 Offset 이 존재

Offset은 하나의 Partition에서만 의미를 가짐 - Partition 0 의 offset 1은 Partition 1의 offset 1과 연관 없음

Offset값은 계속 증가하고 0으로 돌아가지 않음

Event(Message)의 순서는 하나의 Partition 내에서만 보장

Partition에 저장된 데이터(Message)는 변경이 불가능(Immutable)

Partition에 Write되는 데이터는 맨 끝에 추가되어 저장됨

Partition은 Segment File들로 구성됨 - Rolling 정책: log.segment.bytes, log.roll.hours

'~2022 > Apache Kafka' 카테고리의 다른 글

[Kafka] Producer  (0) 2022.04.07
[Kafka] Broker, Zookeeper  (0) 2022.04.07
[Kafka] server.properties  (0) 2022.04.06
[Kafka] 기본 개념  (0) 2022.03.16
[Apache Kafka] 10. 프로듀서와 컨슈머의 트랜잭션  (0) 2021.11.11

Kafka 설정

brocker id : 브로커 인스턴스마다 고유한 값을 가짐

linteners : 브로커에서 참조하는 엔드포인트

advertised.listeners
. 컨슈머/프로듀서에서 참조하는 엔드포인트

. 설정하지 않으면 linteners에 설정된 기본값 적용



** linteners/advertised.listeners가 따로 있는 이유? 내부와 외부 트래픽을 나누기 위해
  . 예를 들어 replication 트래픽은 client의 트래픽을 방해해선 안되기 때문에

  . 외부 트래픽은 프록시나 로드밸런서를 타고 올 텐데, 내부 트래픽은 성능 이점 때문에 직접 브로커로 붙어도 괜찮다

  . 외부 트래픽은 SSL을 적용, 내부 트래픽은 SSL을 미적용할 수 있음



num.network.threads

. 서버가 요청을 받거나 응답을 내보내는 스레드

num.io.threads
. 서버가 클라이언트의 Disk I/O같은 요청을 처리하는 스레드

socket.send.buffer.bytes

socket.receive.buffer.bytes

. 소켓 사이즈를 바이트 단위로 설정 가능

===================================================================

log.dirs
. 브로커가 데이터를 저장하는 디렉토리

num.partitions

. 파티션 개수를 지정하지 않았을 때 기본적으로 사용되는 파티션 수===================================================================

log.flush.interval.messages

. 데이터를 디스크에 쓰기 전에 몇 개 까지의 메시지를 가지고 있을 것인지 설정하는 옵션

log.flust.interval.ms

. 플러시를 하기 전에 얼마까지 적재를 할 지 시간으로 설정 (n초마다 flush)
===================================================================

log.flush.interval.ms

. 리텐션 policy에 따라서 삭제할 수 있는지 여부를 확인하기 위해 log segment를 확인하는 간격
===================================================================

auto.create.topics.enable

compression.type
. 프로듀서가 해당 타입으로 메시지를 압축해서 전송, 브로커가 그대로 디스크에 저장하고 컨슈머가 압축한 상태로 consume

delete.topic.enable

. topic을 삭제하는 것을 활성화

message.max.bytes

. 메시지 payloads 제한

replica.lag.time.max.ms

. follower가 leader한테 이 시간동안 fetch request를 보내지 않는다면, 그리고 leader의 log를 다 소모하지 않았다면

  leader는 ISR에서 해당 follower를 제거

** [Camel-Quarkus] Shop Example using Kafka, JPA Component 예제에서 이어지는 내용입니다.



Orderform 정보(주문자 Id, 주문한 Item Id, 주문 수량)를 가지고 Order를 생성하는 과정은 아래와 같다.

1) Member Id로 주문자 정보를 조회 → 주문자(회원) 정보가 없으면 Exception
2) Item Id로 상품 정보를 조회 → Item 정보가 없으면 Exeption
3) Member.address 정보로 Delivery(배송정보) 생성
4) 주문 수량과 Item.price 정보로 OrderItem(주문상품 정보) 생성
5) Order 생성 → 이 때 주문 수량만큼 재고를 줄이는데, 재고가 부족하면 Exception



위 프로세스에서 밑줄 친 부분은 예외 case에 해당한다.


아래 코드는, 위 과정에서 발생할 수 있는 Exception에 대한 처리가 되어있지 않은 상태이다.

Exception이 발생하면 Camel Route가 Exception이 발생한 시점에 동작을 멈추게 되고, 당연히 DB가 Update되지 않는다.

from("kafka:orders?brokers=localhost:9092&valueDeserializer=org.acme.json.OrderformDeserializer")
	.process(new Processor() {
    	@Override
        public void process(Exchange exchange) throws Exception {
        	Message message = exchange.getIn();
            System.out.println("[message header] -- " + message.getHeaders());
            System.out.println("[message body] -- " + message.getBody());

            Orderform orderform = message.getBody(Orderform.class);

            // Message Transformation
            Long memberId = orderform.getMemberId();
            Long itemId = orderform.getItemId();
            Long orderCount = orderform.getOrderCount();

            Map<String, Object> orderFormMap = Map.of(
            	"memberId", memberId,"itemId", itemId, "orderCount", orderCount
            );
            message.setHeaders(orderFormMap);

            System.out.println("[message header(changed)] -- " + message.getHeaders());
            System.out.println("[message body] -- " + message.getBody());
        }
    })
    // Search Member Info. (주문 회원 정보를 DB에서 select)
    .toD("jpa://" + Member.class.getName() + "?query=select b from " + Member.class.getName() + " b where b.id = ${header.memberId}")
    .to("bean:orderProcessingBean?method=checkMember")
    // Search Item Info. (주문상품 정보를 DB에서 select)
    .toD("jpa://" + Item.class.getName() + "?query=select b from " + Item.class.getName() + " b where b.id = ${header.itemId}" )
    .to("bean:orderProcessingBean?method=checkItem")
    // Make Order (주문 회원, 배송정보, 주문상품의 정보로 실제 주문 엔티티를 생성)
    .to("bean:orderProcessingBean?method=makeOrder")
    // JPA persist (주문 정보를 DB에 저장, 연관 table들이 같이 update됨)
    .to("jpa://" + Order.class.getName() + "?usePersist=true")
    .log("--- ${body} ---");



예를 들어 Make Order(주문 Entity 생성) 부분에서 재고가 없는 Exception이 발생할 경우,
위에 정의된 Camel Route를 따라 processing이 진행되는 중에  NotEnoughStockExeption이 발생한다.

//package org.acme.routes.beans;
public void makeOrder(Message message) {
    Map<String, Object> orderFormMap = message.getHeaders();
    Long orderCount = (Long) orderFormMap.get("orderCount");

    OrderItem orderItem = OrderItem.createOrderItem(this.item, this.item.getPrice(), orderCount.intValue());
    Order order = Order.createOrder(this.member, this.delivery, orderItem);

    message.setBody(order);
}

//package org.acme.domain;
public static OrderItem createOrderItem(Item item, int orderPrice, int count) {
    OrderItem orderItem = new OrderItem();
    orderItem.setItem(item);
    orderItem.setOrderPrice(orderPrice);
    orderItem.setCount(count);

    item.removeStock(count);
    return orderItem;
}

//package org.acme.domain.Item;
public void removeStock(int quantity) {
    int restStock = this.stockQuantity - quantity;
    if (restStock < 0) {
        throw new NotEnoughStockException("need more stock");
    }
    this.stockQuantity = restStock;
}

Camel onException() 메소드를 사용한 Exception Handling



아래 예시와 같이 onException() 메소드를 사용해서 간단히 Exception Handling이 가능하다.

단, onException() 메소드는 해당 라우트에서 onException 구문이 나오기 전까지 발생한 exception만 handling하므로,

특정 Exception이 발생할 것으로 예상되는 DSL문 다음에 사용해야 한다.

from("kafka:orders?brokers=localhost:9092&valueDeserializer=org.acme.json.OrderformDeserializer")
        .process(new Processor() {
            @Override
            public void process(Exchange exchange) throws Exception {
                Message message = exchange.getIn();
                System.out.println("[message header] -- " + message.getHeaders());
                System.out.println("[message body] -- " + message.getBody());

                Orderform orderform = message.getBody(Orderform.class);

                // Message Transformation
                Long memberId = orderform.getMemberId();
                Long itemId = orderform.getItemId();
                Long orderCount = orderform.getOrderCount();

                Map<String, Object> orderFormMap = Map.of(
                        "memberId", memberId, "itemId", itemId, "orderCount", orderCount
                );
                message.setHeaders(orderFormMap);

                System.out.println("[message header(changed)] -- " + message.getHeaders());
                System.out.println("[message body] -- " + message.getBody());
            }
        })
        // Search Member Info. (주문자 정보를 DB에서 select)
        .toD("jpa://" + Member.class.getName() + "?query=select b from " + Member.class.getName() + " b where b.id = ${header.memberId}")
        .to("bean:orderProcessingBean?method=checkMember")
        // Search Item Info (주문상품 정보를 DB에서 select)
        .toD("jpa://" + Item.class.getName() + "?query=select b from " + Item.class.getName() + " b where b.id = ${header.itemId}")
        .to("bean:orderProcessingBean?method=checkItem")
        // Make Order (주문 회원, 배송정보, 주문상품 정보로 실제 주문 엔티티를 생성)
        .to("bean:orderProcessingBean?method=makeOrder")
        // JPA persist (주문 정보를 DB에 저장, 연관 table들이 같이 update됨)
        .to("jpa://" + Order.class.getName() + "?usePersist=true")
        .onException(NotEnoughStockException.class)
            .transform(simple("exception"))
            .to("slack:@hslee09?webhookUrl=https://hooks.slack.com/services/xxx...");

Camel Branch 구문(choice ~ when)을 사용한 예외 처리



아래와 같이 camel branch를 활용하여 exception을 처리할 수도 있다.

일반적으로 message body나 header의 내용에 따라 분기를 나눌 것이다.

// Search Member Info. (주문자 정보를 DB에서 select)
.toD("jpa://" + Member.class.getName() + "?query=select b from " + Member.class.getName() + " b where b.id = ${header.memberId}")
.to("bean:orderProcessingBean?method=checkMember")
// Search Item Info (주문상품 정보를 DB에서 select)
.toD("jpa://" + Item.class.getName() + "?query=select b from " + Item.class.getName() + " b where b.id = ${header.itemId}")
.to("bean:orderProcessingBean?method=checkItem")
// Make Order (주문 회원, 배송정보, 주문상품 정보로 실제 주문 엔티티를 생성)
.to("bean:orderProcessingBean?method=makeOrder")
// JPA persist (주문 정보를 DB에 저장, 연관 table들이 같이 update됨)
.choice()
.when(simple("${body} is 'org.acme.domain.Order'"))
    .to("jpa://" + Order.class.getName() + "?usePersist=true")
.otherwise() // Exception이 발생한 경우, message body가 Order type이 아니므로 slack으로 메시지 송신
    .to("slack:@hslee09?webhookUrl=https://hooks.slack.com/services/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");



Camel Route에서 message header나 body의 내용을 보고 Exception 여부를 확인할 수 있도록,
processing bean에서 exception 처리를 해준다

// package org.acme.routes.beans;
public void makeOrder(Message message) {
    try {
        Map<String, Object> orderFormMap = message.getHeaders();
        Long orderCount = (Long) orderFormMap.get("orderCount");

        OrderItem orderItem = OrderItem.createOrderItem(this.item, this.item.getPrice(), orderCount.intValue());
        Order order = Order.createOrder(this.member, this.delivery, orderItem);

        // 정상적으로 order을 생성한 경우, message body는 order 객체가 들어가게 된다
        message.setBody(order);
    } catch (RuntimeException e) {
    	// 예외가 발생한 경우, message body를 "exception" string으로 transform 한다
        message.setBody("exception");
    }
}



'~2022 > Camel with Quarkus' 카테고리의 다른 글

[Camel-Quarkus] Shop Example using Kafka, JPA Component  (0) 2022.03.28

OverView

Shop Example Overview



DataSource

Adding Dependencies

    <dependency>
      <groupId>io.quarkus</groupId>
      <artifactId>quarkus-hibernate-orm</artifactId>
    </dependency>
    <dependency>
      <groupId>io.quarkus</groupId>
      <artifactId>quarkus-jdbc-mysql</artifactId>
    </dependency>

DatasSource Configuration

quarkus.datasource.db-kind=mysql
quarkus.datasource.username=root
quarkus.datasource.password=0103
quarkus.datasource.jdbc.url=jdbc:mysql://localhost:3306/my-database?createDatabaseIfNotExist=true
quarkus.hibernate-orm.database.generation.create-schemas=true
quarkus.hibernate-orm.database.generation=drop-and-create

** quarkus.hibernate-orm.database.generation.create-schemas
Find the class with @Entity annotation and create a DDL statement at the start of the server and apply it to the DB.

** quarkus.hibernate-orm.database.generation=drop-and-create

If schema exists, delete it and recreate it.



Shop Domain Design



Send Order(Publishing) to Kafka from REST Endpoint

package org.acme.kafka;

import org.acme.domain.Orderform;
import org.eclipse.microprofile.reactive.messaging.Channel;
import org.eclipse.microprofile.reactive.messaging.Emitter;

import javax.enterprise.context.ApplicationScoped;
import javax.inject.Inject;

@ApplicationScoped//-> @Component in Spring
public class OrderformProducer {

    @Inject //-> @Autowired in Spring
    @Channel("orderform-out") // messaging channel
    Emitter<Orderform> emitter;

    public void sendOrderformToKafka(Orderform orderForm) {
        emitter.send(orderForm);
    }
}

application.properties

mp.messaging.outgoing.orderform-out.connector=smallrye-kafka
mp.messaging.outgoing.orderform-out.topic=orders

Quarkus has built-in support for JSON serialization and deserialization based on Jackson. It will also generate the serializer and deserializer for you, so you do not have to configure anything about 'mp.messaging.outgoing.orderform-out.value.serializer'



Receiving Order from Kafka -> Camel Route

Adding Camel Dependencies

    <dependency>
      <groupId>org.apache.camel.quarkus</groupId>
      <artifactId>camel-quarkus-kafka</artifactId>
    </dependency>
    <dependency>
      <groupId>org.apache.camel.quarkus</groupId>
      <artifactId>camel-quarkus-jdbc</artifactId>
    </dependency>
	<dependency>
      <groupId>org.apache.camel.quarkus</groupId>
      <artifactId>camel-quarkus-jpa</artifactId>
    </dependency>
    <dependency>
      <groupId>org.apache.camel.quarkus</groupId>
      <artifactId>camel-quarkus-bean</artifactId>
    </dependency>



Define Route

from("kafka:orders?brokers=localhost:9092&valueDeserializer=org.acme.json.OrderformDeserializer")
	.process(new Processor() {
    	@Override
        public void process(Exchange exchange) throws Exception {
        	Message message = exchange.getIn();
            System.out.println("[message header] -- " + message.getHeaders());
            System.out.println("[message body] -- " + message.getBody());

            Orderform orderform = message.getBody(Orderform.class);

            // Message Transformation
            Long memberId = orderform.getMemberId();
            Long itemId = orderform.getItemId();
            Long orderCount = orderform.getOrderCount();

            Map<String, Object> orderFormMap = Map.of(
            	"memberId", memberId,"itemId", itemId, "orderCount", orderCount
            );
            message.setHeaders(orderFormMap);

            System.out.println("[message header(changed)] -- " + message.getHeaders());
            System.out.println("[message body] -- " + message.getBody());
        }
    })
    // Search Member Info. (주문 회원 정보를 DB에서 select)
    .toD("jpa://" + Member.class.getName() + "?query=select b from " + Member.class.getName() + " b where b.id = ${header.memberId}")
    .to("bean:orderProcessingBean?method=checkMember")
    // Search Item Info. (주문상품 정보를 DB에서 select)
    .toD("jpa://" + Item.class.getName() + "?query=select b from " + Item.class.getName() + " b where b.id = ${header.itemId}" )
    .to("bean:orderProcessingBean?method=checkItem")
    // Make Order (주문 회원, 배송정보, 주문상품의 정보로 실제 주문 엔티티를 생성)
    .to("bean:orderProcessingBean?method=makeOrder")
    // JPA persist (주문 정보를 DB에 저장, 연관 table들이 같이 update됨)
    .to("jpa://" + Order.class.getName() + "?usePersist=true")
    .log("--- ${body} ---");

By processing the Message Processing process using Bean,
you can organize the Route concisely and reuse the code for the same processing later.

package org.acme.routes.beans;

import io.quarkus.runtime.annotations.RegisterForReflection;
import org.acme.domain.*;
import org.acme.domain.Item.Item;
import org.apache.camel.Message;
import org.apache.commons.lang3.ObjectUtils;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

import javax.enterprise.context.ApplicationScoped;
import javax.inject.Named;
import java.util.ArrayList;
import java.util.Map;

@ApplicationScoped
@Named("orderProcessingBean")
@RegisterForReflection
public class OrderProcessingBean {

    private static Logger logger = LoggerFactory.getLogger(OrderProcessingBean.class);
    private Member member;
    private Delivery delivery;
    private Item item;

    public void checkMember(ArrayList<Member> memberList) {
        if (ObjectUtils.isEmpty(memberList)) {
            logger.error("member가 존재하지 않습니다.");
        } else if (memberList.size() > 1) {
            logger.error("하나의 member_id key에 두 명 이상의 member가 조회되었습니다.");
        } else {
            Member member = memberList.get(0);
            this.member = member;
            this.delivery = new Delivery(member.getAddress(), DeliveryStatus.READY);
        }
    }

    public void checkItem(ArrayList<Item> itemList) {
        if (ObjectUtils.isEmpty(itemList)) {
            logger.error("item이 존재하지 않습니다.");
        } else if (itemList.size() > 1) {
            logger.error("하나의 item_id에 두 개 이상의 item이 조회되었습니다.");
        } else {
            Item item = itemList.get(0);
            this.item = item;
        }
    }

    public void makeOrder(Message message) {
        Map<String, Object> orderFormMap = message.getHeaders();
        Long orderCount = (Long) orderFormMap.get("orderCount");

        OrderItem orderItem = OrderItem.createOrderItem(this.item, this.item.getPrice(), orderCount.intValue());
        Order order = Order.createOrder(this.member, this.delivery, orderItem);

        message.setBody(order);
    }
}

To receive JSON data from Camel Kafka Component, you must define a custom deserializer.

package org.acme.json;

import io.quarkus.kafka.client.serialization.ObjectMapperDeserializer;
import org.acme.domain.Orderform;

public class OrderformDeserializer extends ObjectMapperDeserializer<Orderform> {
    public OrderformDeserializer() {
        super(Orderform.class);
    }
}



Run the Application and Check Results



[Send Post Request] The Application will publish orderform message.

[Message Transformation] header contents is changed.

[After JPA persist] Order, Delivery, OrderItem table is updated.





https://quarkus.io/guides/hibernate-orm

https://medium.com/nerd-for-tech/apache-camel-crud-with-jpa-fa9603430ff5

https://quarkus.io/guides/kafka#kafka-serialization

Adding dependencies

<dependency>
   <groupId>io.quarkus</groupId>
   <artifactId>quarkus-smallrye-reactive-messaging-kafka</artifactId>
</dependency>
<dependency>
   <groupId>io.quarkus</groupId>
   <artifactId>quarkus-resteasy-jackson</artifactId>
</dependency>



What are we going to exchange?

@Entity
@Getter @ToString
public class Employee {
    @Id
    private Integer empId;
    private String empName;
}



Configure the Application

When you use Reactive Messaging, you send messages to a channel and receive them from another channel. These channels are mapped to the underlying messaging technology by configuration. In our application, we must indicate that our reception and publication channels will use the movies Kafka channel

#Kafka Server
kafka.bootstrap.servers=localhost:9092
#Kafka Topic Name
kafka.topic.name=employees

# Configuring the incoming channel (reading from Kafka)
mp.messaging.incoming.employees-in.connector=smallrye-kafka
mp.messaging.incoming.employees-in.topic=employees
mp.messaging.incoming.employees-in.key.deserializer=org.apache.kafka.common.serialization.IntegerDeserializer
mp.messaging.incoming.employees-in.value.deserializer=org.apache.kafka.common.serialization.StringDeserializer

# Configuring the outgoing channel (writing to Kafka)
mp.messaging.outgoing.employees-out.connector=smallrye-kafka
mp.messaging.outgoing.employees-out.topic=employees
mp.messaging.outgoing.employees-out.key.serializer=org.apache.kafka.common.serialization.IntegerSerializer
mp.messaging.outgoing.employees-out.value.serializer=org.apache.kafka.common.serialization.StringSerializer

No configuration required in case of String type(default configuration), but in Integer Type, data will be lost if the serial/deserializer is not set properly.
In case of Object Type (JSON), the serial/deserializer built into Quarkus automatically operates, so there is no need to set the key/value type.

String Type의 경우 Default이기 때문에 설정이 필요 없으나, Integer Type으로 key나 value를 consume/produce 할 경우 serializer를 알맞게 설정하지 않으면 data가 소실된다.
Object Type(JSON)의 경우 Quarkus에 built-in 된 serial/deserializer가 자동으로 동작하게 되어 key/value type 설정이 필요 없다.

Publishing to Kafka

Create the org.acme.domain.Employee class with the following content:

package org.acme.kafka;

import io.smallrye.reactive.messaging.kafka.Record;
import org.acme.domain.Employee;
import org.eclipse.microprofile.reactive.messaging.Channel;
import org.eclipse.microprofile.reactive.messaging.Emitter;

import javax.enterprise.context.ApplicationScoped;
import javax.inject.Inject;

@ApplicationScoped//-> @Component in Spring
public class EmployeeProducer {

    @Inject //-> @Autowired in Spring
    @Channel("employees-out") // messaging channel
    Emitter<Record<Integer, String>> emitter;

    public void sendEmployeeToKafka(Employee employee) {
        emitter.send(Record.of(employee.getEmpId(), employee.getEmpName()));
    }
}

In this class, we inject an Emitter, i.e., an object responsible for sending a message to a channel. This emitter is attached to the movies-out channel (and so will send messages to Kafka).

So, the rest of our application can simply use the sendMovieToKafka method to send a Employee info. to our Kafka topic.

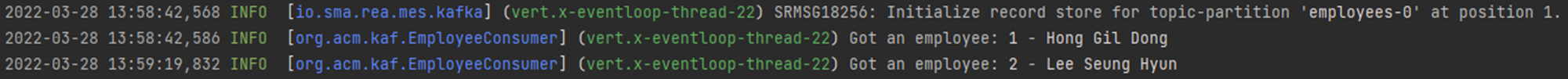

Consuming from Kafka

package org.acme.kafka;

import io.smallrye.reactive.messaging.kafka.Record;
import org.eclipse.microprofile.reactive.messaging.Incoming;
import org.jboss.logging.Logger;

import javax.enterprise.context.ApplicationScoped;

@ApplicationScoped //-> @Component in Spring
public class EmployeeConsumer {

    private final Logger logger = Logger.getLogger(EmployeeConsumer.class);

    @Incoming("employees-in") // messaging channel
    public void receive(Record<Integer, String> record) {
        logger.infof("Got an employee: %s - %s", record.key(), record.value());
    }
}

Here, we use the @Incoming annotation to indicate to Quarkus to call the receive method for every received record.



Sending employees from a REST endpoint

package org.acme.kafka.resource;

import org.acme.kafka.EmployeeProducer;
import org.acme.domain.Employee;

import javax.inject.Inject;
import javax.ws.rs.Consumes;
import javax.ws.rs.POST;
import javax.ws.rs.Path;
import javax.ws.rs.Produces;
import javax.ws.rs.core.MediaType;
import javax.ws.rs.core.Response;

@Path("/")
@Consumes(MediaType.APPLICATION_JSON)
@Produces(MediaType.APPLICATION_JSON)
public class EmployeeResource {

    @Inject//-> @Autowired in Spring
    EmployeeProducer producer;

    @POST
    public Response send(Employee employee) {
        producer.sendEmployeeToKafka(employee);
        // Return an 202 - Accepted response.
        return Response.accepted().build();
    }
}



Run the application



Send Post Request



Check the producer's logs when receiving messages



Kafka의 종류

Apache Kafka
  . 오픈 소스, 자유롭게 수정과 배포 가능

Confluent Kafka
  . Community License: 소프트웨어 수정, 재배포 가능하지만 Saas 형태로 서비스 제공하는 것은 금지됨
  . Enterprise License: 연간 구독형



데이터 파이프라인(Data Pipeline)이란?

중간에 사람의 개입 없이
데이터를 오염, 중복, 유실과 같은 결함 없이
수집, 저장, ETL(Extract, Transform, Load)이 가능하도록
일련의 흐름을 만들어 주는 과정

Event는 비즈니스에서 일어나는 모든 일(데이터)를 의미

. 웹사이트에서 무언가를 클릭하는 것

. 청구서 발행

. 송금

. 배송 물건의 위치 정보

. 택시의 GPS 좌표

. 센서의 온도/압력 데이터

Event Stream은 연속적인 많은 이벤트들의 흐름

. BigData의 특징을 가짐

. 비즈니스의 모든 영역에서 광범위하게 발생

. 대용량의 데이터(Big Data 발생)

Apache Kafka의 3가지 주요 특징

. 이벤트 스트림을 안전하게 전송: Publish & Subscribe

. 이벤트 스트림을 디스크에 저장: Write to Disk

. 이벤트 스트림을 분석 및 처리: Processing & Analysis

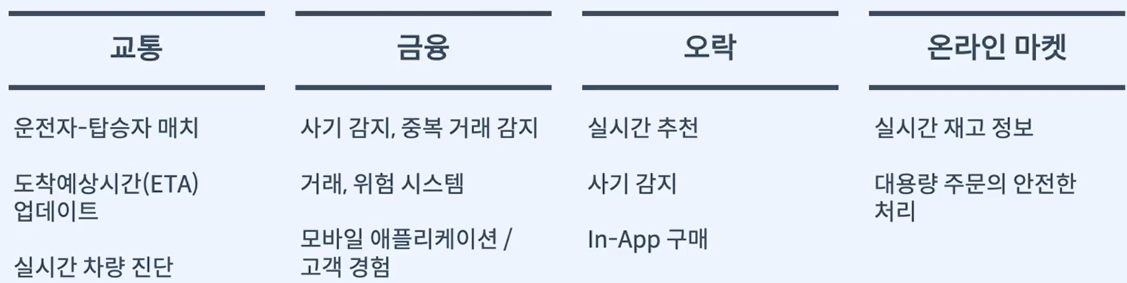

Apache Kafka의 사용 사례: Event(메시지/데이터)가 사용되는 모든 곳

. Messaging Syetem
. IOT 디바이스로부터 데이터 수집
. 애플리케이션에서 발생하는 로그 수집
. Realtime Event Stream Processing (Fraud Detection, 이상 감지 등)
. DB 동기화(MSA 기반의 분리된 DB간 동기화)
. 실시간 ETL(Extract-Transform-Loda)
. Spark, Flink, Strom, Hadoop과 같은 빅데이터 기술과 같이 사용



요약

. Apache Kafka는 흐르는 데이터를 처리하기 위한 플랫폼(Event-Streaming Platform)

+ Recent posts
