[Apache Camel] Architecture

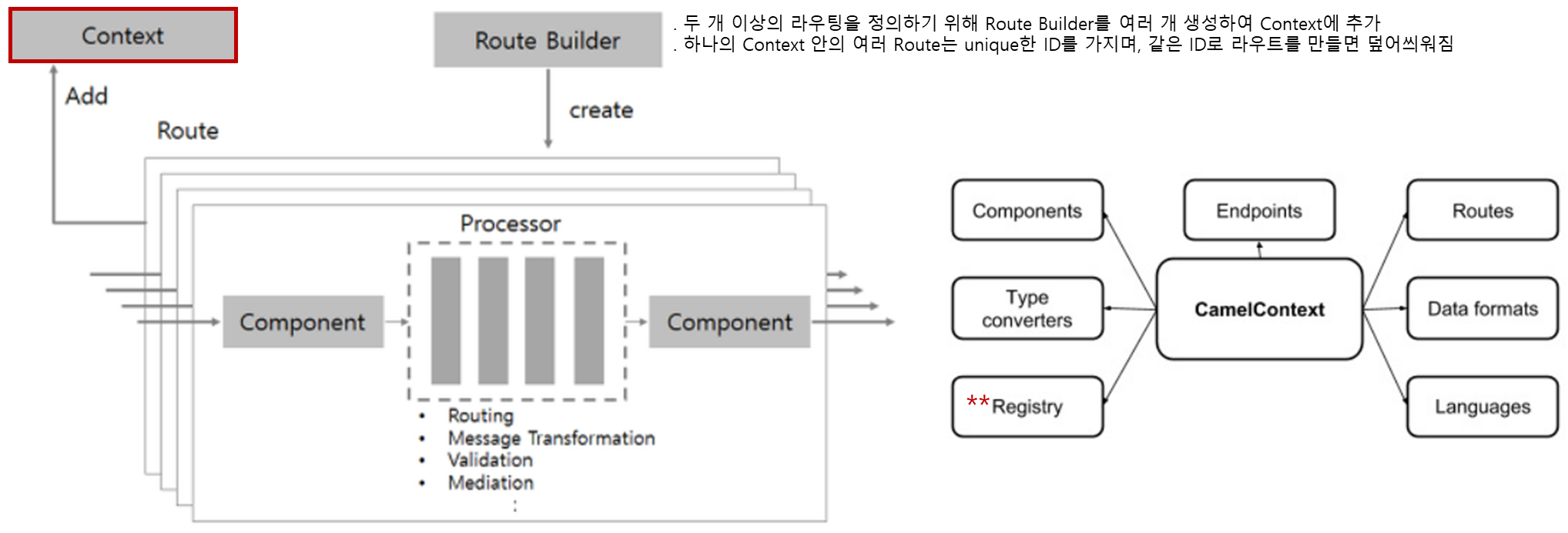

CamelContext

  . Camel의 핵심 런타임 API로 컴포넌트, 프로세서, Endpoint, 데이터타입, 라우팅 등을 관리

  . CamelContext에 의해서 다양한 모듈이 로딩되고 관리된다.

  . RouteBuilder가 Route를 객체화하여 Context에 binding

** Registry: JNDI registry로, Spring으로 camel을 사용하면 ApplicationContext가 되고 OSGI 컨테이너에 camel을 탑재해 사용하면 OSGI registry가 됨



Route

. 컴포넌트, 프로세서들의 연속적인 메시지 연결 정의

. 송신 Component → Proceessor → 수신 Comonent로 하나의 Route가 정의됨

. 1:1 혹은 1:N, N:1 등 다양하게 정의될 수 있다

. https://camel.apache.org/manual/routes.html

Component

. 일종의 아답터 개념

. Endpoint URL을 가지는 Camel이 메시지를 라우팅 할 수 있는 프로그램 단위

. 통신 프로토콜을 구현한 컴포넌트, 파일시스템 연동을 구현한 컴포넌트 등 자주 사용되는 거의 대부분의 기술에 대해 이미 제작되어있는 Component를 지원함

. 맞춤 Component 작성 기능도 제공

. 동일한 접근법과 구문을 사용하여 서로 다른 기술에 대한 인터페이스 제공 → 어떤 종류의 Transport가 사용되는지에 관계없이 동일한 API로 작업할 수 있게 해줌

. https://camel.apache.org/components/next/

Processor

. Camel 내부에서 메시지를 생성, 형식 변환, 수정, 검증, 필터링 등의 작업을 하여 다른 컴포넌트로 라우팅하는 모듈

. Camel은 EIP 패턴에 기반한 메시지 프로세싱을 지원한다

. Java 인터페이스를 구현해 메시지에 대한 거의 모든 처리를 구현할 수 있음

. https://camel.apache.org/manual/processor.html



CamelContext 생성 예시

https://www.tutorialspoint.com/apache_camel/apache_camel_camelcontext.htm

1) with simple route/simple filter

CamelContext context = new DefaultCamelContext(); // CarnmelContext 생성
try {
   context.addRoutes(new RouteBuilder() {
      @Override
      public void configure() throws Exception {  // 하나의 configure 매소드에 여러 route 설정 가능
         from("direct:DistributeOrderDSL")        // .xml을 사용한 Spring DSL이나 Scala DSL 등도 사용 가능
         .split(xpath("//order[@product = 'soaps']/items")) // 상품이 "비누"인 경우만 filter
         .to("stream:out"); }  }
} );

2) with simple route/multiple-predicates filter

from("direct:DistributeOrderDSL")
   .choice()
      .when(header("order").isEqualTo("oil"))
         .to("direct:oil")
      .when(header("order").isEqualTo("milk"))
         .to("direct:milk")
      .otherwise()
         .to("direct:d");

3) with simple route/simple filter/custom processor

Processor myCustomProcessor = new Processor() {
   public void process(Exchange exchange) {
      // implement your custom processing
   }
};

CamelContext context = new DefaultCamelContext();
try {
   context.addRoutes(new RouteBuilder() {
      @Override
      public void configure() throws Exception {
         from("direct:DistributeOrderDSL")
         .split(xpath("//order[@product = 'soaps']/items"))
         .process(myProcessor);}
} );



DSL(Domain Specific Language)

  . 컴포넌트와 프로세서를 통해 라우트 구성을 정의하기 위해 사용하는 언어

  . DSL을 통해 다양한 동적 라우팅 및 메시지 변환 등 프로그래밍 요소를 삽입 가능

  . DSL은 Route의 Processor 부분을 정의하는데 주로 사용되는데, 송/수신 Component만 정의되면 사실상 시스템 연계에서 구현해야 되는 부분은 거의 Processor이며

    Processor의 로직 대부분은 메세지 처리/변환/라우팅에 해당하는 내용이기 때문에 특수 목적의 DSL을 사용할 수 있으며 DSL 사용을 통해서 개발 생산성이나 코드양을 획기적으로 줄일 수 있음

  . http://camel.apache.org/dsl.html

EndPoint

  . Camel에서 라우팅을 위해 URI 형태로 기술한 컴포넌트 주소

  . 웹 서비스 URI, 대기열(queue) URI, 파일, 전자 메일 주소 등을 참조 가능

  . DSL에서 from() 안에 사용되는 엔드포인트를 Consumer 엔드포인트, to() 안에 사용되는 것을 Producer 엔드포인트라고 함

  . https://camel.apache.org/manual/endpoint.html

Producer

  . Endpoint에 메시지를 생성, 전달하는 개체(송신측)

Consumer

  . Producer에 의해 생성된 메시지를 수신하는 개체(수신측)

  . 수신 후 Exchange를 생성하여 라우터에 던져준다
